Suwmiarka daje szybki i bardzo użyteczny pomiar, ale tylko wtedy, gdy wiesz, gdzie patrzeć i jak nie pomylić skali głównej z noniuszem. W tym artykule pokazuję, jak odczytać wynik bez zgadywania, jak mierzyć elementy zewnętrzne, otwory i głębokość, a także kiedy cyfrowa, zegarowa albo klasyczna suwmiarka najlepiej się sprawdzi. To wiedza, która przydaje się zarówno w warsztacie, jak i przy domowych pracach wykończeniowych.
Najkrócej: odczyt zaczyna się od skali głównej, a kończy na noniuszu
- Najpierw odczytujesz pełne milimetry na skali głównej, a dopiero potem dodajesz część dziesiętną z noniusza.
- Wynik zawsze czytaj przy zamkniętych, czystych szczękach i bez nadmiernego docisku.
- W suwmiarce cyfrowej odczyt jest prostszy, ale nadal trzeba sprawdzić zero i stan baterii.
- Pomiar zewnętrzny, wewnętrzny i głębokości wykonuje się innymi elementami tej samej suwmiarki.
- Jeśli potrzebujesz dokładności rzędu setnych milimetra, suwmiarka bywa za mało precyzyjna.
Z czego składa się suwmiarka i co pokazują jej skale
Na pierwszy rzut oka suwmiarka wygląda jak zwykły metalowy przyrząd z ruchomą szczęką, ale jej dokładność bierze się z dwóch rzeczy: skali głównej i skali pomocniczej, czyli noniusza. Skala główna pokazuje całe milimetry, a noniusz dopowiada część ułamkową. W praktyce to właśnie ten drugi element decyduje, czy odczytasz 18,0 mm, 18,3 mm czy 18,38 mm.
Na rynku najczęściej spotyka się suwmiarki o odczycie 0,1 mm, 0,05 mm albo 0,02 mm. To nie jest jeszcze pełna dokładność pomiaru, ale dobry punkt odniesienia: im mniejsza wartość działki, tym drobniejszy odczyt, choć zwykle rośnie też potrzeba wprawy.
| Element | Do czego służy | Na co uważać |
|---|---|---|
| Szczęki zewnętrzne | Pomiar średnicy zewnętrznej, grubości i szerokości | Nie dociskaj ich na siłę |
| Szczęki wewnętrzne | Pomiar otworów, kanałów i średnic wewnętrznych | Łatwo je przechylić i zafałszować wynik |
| Pręt głębokości | Pomiar głębokości otworów, rowków i gniazd | Trzymaj suwmiarkę prostopadle do powierzchni |
| Skala główna | Pokazuje całe milimetry | Patrz na kreskę tuż przed zerem noniusza |
| Noniusz | Dodaje część dziesiętną wyniku | Wybierz kreskę najlepiej zgrywającą się z podziałką główną |
Gdy rozumiesz już rolę tych elementów, sam odczyt staje się logiczny. W następnej części pokazuję to bez skrótów, krok po kroku, na konkretnym przykładzie.

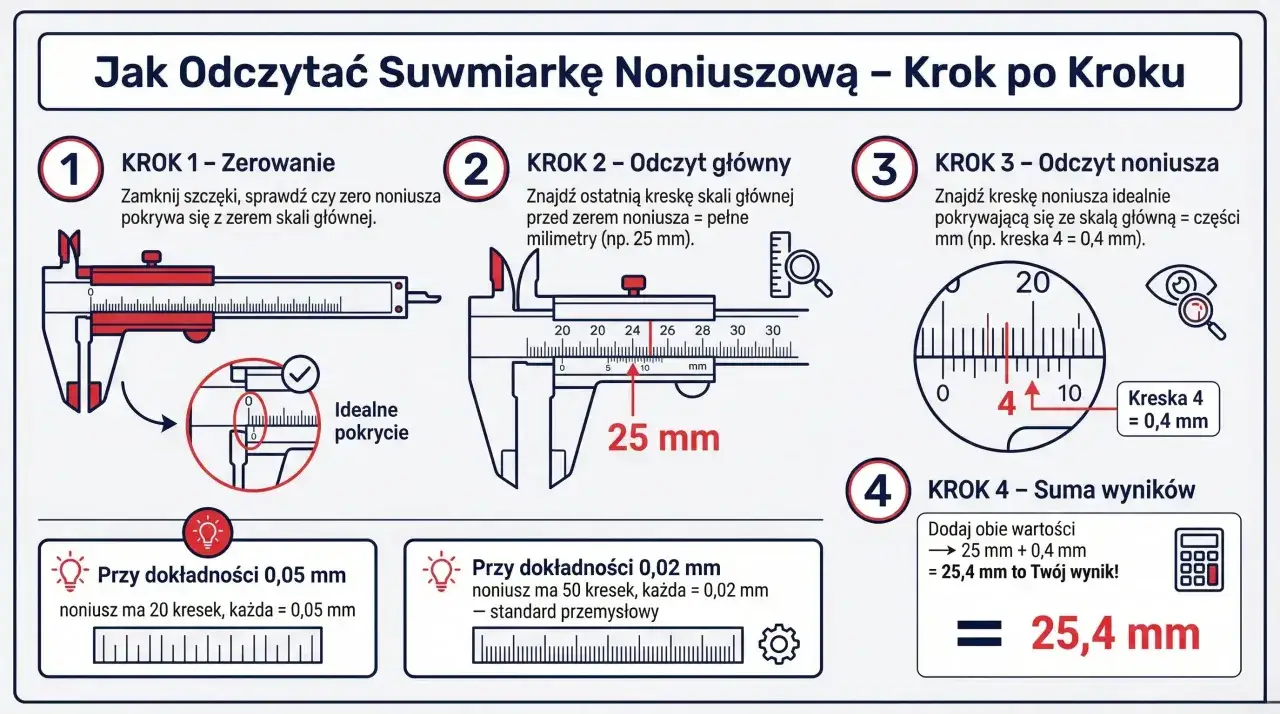

Jak czytać suwmiarkę krok po kroku
Najwygodniej traktuję odczyt jako dwa ruchy: najpierw biorę wartość ze skali głównej, potem dopisuję część z noniusza. Jeśli robisz to w tej kolejności, praktycznie eliminuje się chaos, który często pojawia się przy pierwszych pomiarach.
- Sprawdź, czy szczęki się stykają i czy wskazanie „0” nie jest przesunięte. Jeśli suwmiarka nie pokazuje zera przy całkowicie zamkniętych szczękach, wynik może być obarczony błędem zerowym.
- Odczytaj liczbę pełnych milimetrów znajdującą się na lewo od zera noniusza. To jest baza całego pomiaru.
- Znajdź kreskę noniusza, która najlepiej pokrywa się z kreską skali głównej. Nie zgaduj na oko - wybieraj tę, która wygląda na najbardziej zrównaną.
- Dodaj wartość z noniusza do wyniku ze skali głównej. Jeśli skala pomocnicza ma działkę 0,1 mm, liczysz ją po prostu jako 0,1 mm, 0,2 mm, 0,3 mm itd.
Przykład: zero noniusza minęło 24 mm, a zgrywa się kreska oznaczająca 0,4 mm. Wynik wynosi 24,4 mm. Przy precyzyjniejszej suwmiarce z odczytem 0,02 mm zasada jest identyczna, tylko część ułamkową mnożysz przez inną wartość działki.
W modelu 0,02 mm możesz dostać na przykład 12 mm ze skali głównej i 34. kreskę noniusza, czyli 34 × 0,02 mm = 0,68 mm. Ostateczny odczyt to 12,68 mm. To właśnie dlatego przed pomiarem zawsze sprawdzam, z jakim typem podziałki mam do czynienia.
Kiedy ta metoda zaczyna działać automatycznie, warto przejść do samego sposobu mierzenia różnych elementów, bo to właśnie tam najłatwiej o zły wynik mimo poprawnego odczytu.
Pomiar zewnętrzny, wewnętrzny i głębokości
Sama liczba nie wystarczy, jeśli źle ustawisz narzędzie na detalu. W budowie i wykończeniu najczęściej mierzy się trzy rzeczy: grubość, średnicę otworu i głębokość gniazda albo rowka.
Pomiar zewnętrzny
Używasz dolnych szczęk. Zewnętrzny wymiar mierzę wtedy, gdy sprawdzam na przykład średnicę pręta, szerokość listwy albo grubość blachy. Ważne jest lekkie domknięcie szczęk - zbyt mocny nacisk potrafi ściąć wynik o kilka setnych, a przy miękkim materiale nawet więcej.Pomiar wewnętrzny
Górne szczęki wchodzą do otworu lub kanału. Tu najłatwiej o przekoszenie, więc trzeba prowadzić suwmiarkę prostopadle do ścianki. Jeśli mierzysz otwór pod kołek, tuleję albo rurę, upewnij się, że szczęki naprawdę dotykają obu boków, a nie tylko zahaczają o krawędź.
Przeczytaj również: Frezarka - jaka najlepsza? Wybór, zastosowanie i praca
Pomiar głębokości
Wysuń pręt głębokościomierza i oprzyj podstawę suwmiarki o płaszczyznę detalu. To dobry sposób na sprawdzenie głębokości otworu, bruzdy czy gniazda pod osprzęt. Z mojego doświadczenia właśnie tutaj najczęściej pojawia się błąd wynikający z krzywego ustawienia narzędzia.
Jeśli po takim pomiarze wynik dalej wygląda podejrzanie, zwykle problem nie leży w samej suwmiarce, tylko w sposobie ustawienia albo w rodzaju mierzonego elementu. I tu pojawia się kolejny ważny podział: nie każda suwmiarka „czyta się” tak samo.
Suwmiarka noniuszowa, zegarowa i cyfrowa - czym się różnią w odczycie
W praktyce spotkasz trzy główne odmiany: klasyczną suwmiarkę noniuszową, zegarową i cyfrową. Każda z nich pozwala mierzyć to samo, ale komfort odczytu jest zupełnie inny. Ja zwykle patrzę nie tylko na wygodę, lecz także na to, czy dany model pasuje do zadania i warunków pracy.
| Rodzaj suwmiarki | Jak odczytujesz wynik | Mocne strony | Ograniczenia |
|---|---|---|---|
| Noniuszowa | Skala główna + skala pomocnicza | Nie wymaga baterii, jest trwała, dobrze znosi warsztat | Trzeba nauczyć się odczytu i uważać na zgrywanie kresek |
| Zegarowa | Skala główna + tarcza zegarowa | Szybsza w odczycie niż noniuszowa, dość intuicyjna | Wrażliwsza na zabrudzenia i uderzenia |
| Cyfrowa | Odczyt z wyświetlacza | Najszybsza, najmniej miejsca na błąd przy samym odczycie | Wymaga baterii, resetu zera i kontroli elektroniki |
Warto rozróżnić rozdzielczość i dokładność. Rozdzielczość to najmniejszy krok odczytu, a dokładność to to, jak blisko rzeczywistego wymiaru jest wynik. Cyfrowy model 0,01 mm nie zawsze mierzy lepiej od solidnej suwmiarki 0,02 mm, jeśli jest źle wyzerowany albo źle przechowywany.
Ja przed pierwszym pomiarem zawsze sprawdzam zero, niezależnie od typu narzędzia. Taki odruch oszczędza więcej czasu niż jakakolwiek późniejsza poprawka, zwłaszcza gdy z pomiaru korzystasz przy montażu, dopasowaniu profili albo kontroli detalu.
Najczęstsze błędy, które psują wynik
Większość problemów z pomiarem nie wynika z „niedokładnej suwmiarki”, tylko z drobnych zaniedbań. To dobra wiadomość, bo te błędy da się wyeliminować od ręki.
- Brak sprawdzenia zera - jeśli szczęki nie zamykają się idealnie na 0, wynik od początku jest przesunięty.
- Zbyt mocny docisk - szczególnie przy miękkich elementach, takich jak aluminium, tworzywo czy cienka blacha.
- Brud i opiłki - nawet drobina potrafi dodać ułamek milimetra i wprowadzić w błąd.
- Przekoszenie w otworze - przy pomiarze wewnętrznym szczęki muszą wejść równo, inaczej czytasz zbyt mały albo zbyt duży wymiar.
- Patrzenie na złą skalę - w modelach z podwójną podziałką łatwo pomylić milimetry z calami.
- Założenie, że cyfrowa suwmiarka jest zawsze bezbłędna - elektronika ułatwia życie, ale nie zastępuje poprawnego ustawienia narzędzia.
Najbardziej zdradliwy jest dla mnie zawsze pośpiech. Kiedy człowiek chce „tylko szybko sprawdzić wymiar”, przestaje widzieć drobne rzeczy: paproch na szczękach, lekki luz, krzywy kąt albo źle ustawione zero. A to właśnie one robią największą różnicę.
Jeśli takie błędy pojawiają się regularnie, czasem problemem nie jest technika, tylko granica samego narzędzia. I wtedy lepiej sięgnąć po coś dokładniejszego niż walczyć z wynikiem na siłę.
Kiedy suwmiarka już nie wystarcza
Suwmiarka świetnie sprawdza się przy szybkim pomiarze w budowie, remontach i pracach warsztatowych, ale nie jest narzędziem do wszystkiego. Gdy potrzebujesz bardzo małej tolerancji albo powtarzalności na poziomie setnych części milimetra, ja od razu myślę o mikrometrze, średnicówce albo czujniku zegarowym.
W praktyce można to uprościć tak: jeśli odchyłka 0,1 mm nie ma większego znaczenia, suwmiarka jest wystarczająca. Jeśli jednak liczysz się z 0,02 mm albo mniej, zwykły odczyt z noniusza przestaje być wygodny i zaczyna wymagać więcej cierpliwości niż sensu. To ważne zwłaszcza przy wałkach, tulejach, precyzyjnie obrabianych elementach i przy kontroli pasowań.
- Suwmiarka - szybka kontrola wymiarów w budowie, montażu i prostych pracach warsztatowych.
- Mikrometr - dokładniejsze pomiary średnic i grubości, gdy liczy się powtarzalność.
- Średnicówka lub czujnik - lepsze do sprawdzania otworów, bicia i niewielkich odchyleń.
Jeśli masz wątpliwości, czy dany detal jeszcze „mieści się” w suwmiarkowym pomiarze, przyjmuję prostą zasadę: do szybkiej kontroli używam suwmiarki, do decyzji technologicznej - dokładniejszego przyrządu. To oszczędza nerwów i ogranicza fałszywe odrzuty.
Na końcu i tak wygrywa nie sam sprzęt, tylko nawyk poprawnego sprawdzania zera, czystości i ustawienia detalu. Kiedy te trzy rzeczy masz pod kontrolą, odczyt staje się powtarzalny, a sama suwmiarka przestaje być narzędziem do zgadywania.
Trzy rzeczy, które sprawdzam przed każdym pomiarem
Zanim jeszcze zacznę odczyt, robię sobie krótki, bardzo praktyczny test. To zajmuje kilka sekund, a często decyduje o tym, czy wynik ma sens.
- Sprawdzam, czy szczęki zamykają się na zero i czy nie ma luzu.
- Oglądam powierzchnie pomiarowe pod kątem brudu, opiłków i śladów zużycia.
- Dobieram właściwy sposób pomiaru do zadania: zewnętrzny, wewnętrzny albo głębokości.
Jeśli chcesz naprawdę dobrze opanować odczyt suwmiarki, ćwicz na znanym wymiarze: śrubie, wiertle, kawałku pręta albo elemencie, którego średnicę możesz łatwo porównać z innym narzędziem. Po kilku takich próbach noniusz przestaje wyglądać groźnie, a pomiar staje się po prostu częścią normalnej pracy.
