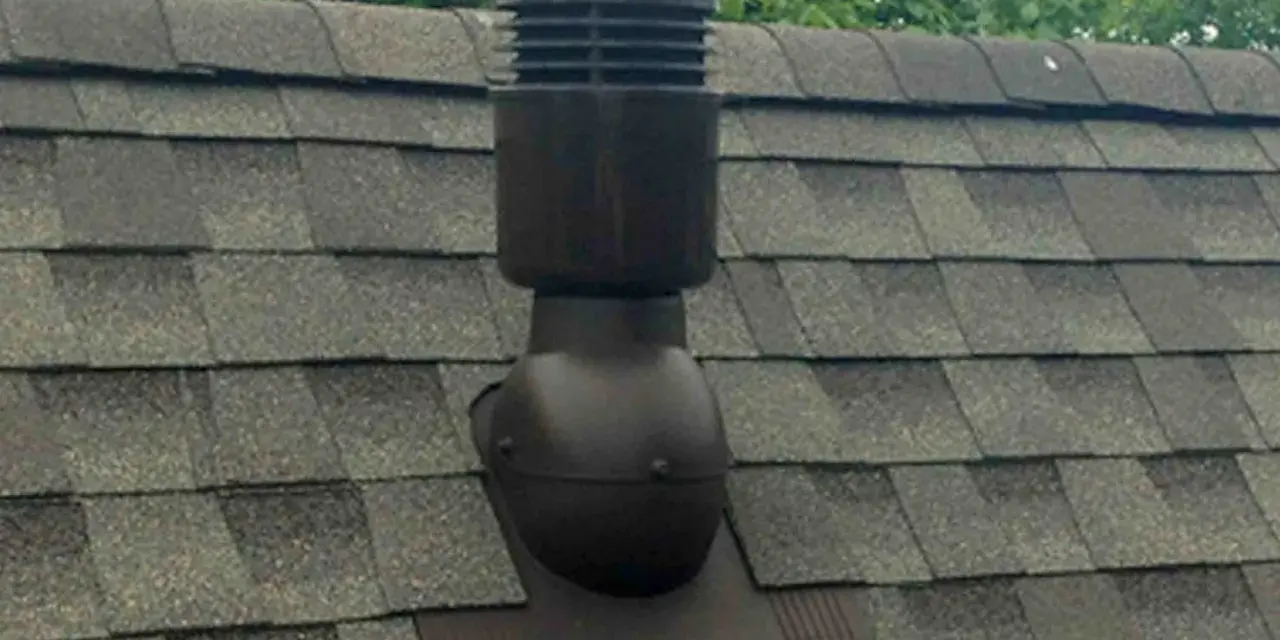

Połączenie kominka wentylacyjnego z przewodem w dachu wygląda prosto tylko z zewnątrz. W praktyce liczy się średnica kanału, rodzaj pokrycia, wysokość wyprowadzenia ponad połać i przede wszystkim szczelność przy przejściu przez dach. W praktyce pytanie, jak połączyć kominek wentylacyjny z kominem, zwykle dotyczy nie tyle samego „komina” w sensie dymowego przewodu, ile poprawnego wpięcia wentylacji w dach i zabezpieczenia tego miejsca przed wodą.
Najważniejsze decyzje przy łączeniu kominka z dachem
- Kominek wentylacyjny łączy się z przewodem wentylacyjnym, a nie z przewodem dymowym lub spalinowym.
- Najlepiej działa układ systemowy: dopasowana średnica, rura elastyczna albo sztywny odcinek, kołnierz uszczelniający i poprawna obróbka pokrycia.
- Kominek zwykle montuje się jak najwyżej na połaci, najczęściej blisko kalenicy, żeby ograniczyć cofkę i poprawić ciąg.
- Najwięcej szkód robi brak ciągłości hydroizolacji wokół przejścia przez dach, nie sam otwór w pokryciu.
- Przy dachach płaskich, z papą i przy blachodachówce detale montuje się inaczej, więc nie warto kopiować jednego rozwiązania do każdego dachu.
Co naprawdę łączy się z kominkiem wentylacyjnym
Ja rozdzielam tu od razu dwie sytuacje, bo od tego zależy cały montaż. Jeśli mówimy o wentylacji grawitacyjnej, kominek dachowy jest zakończeniem przewodu wentylacyjnego i jego zadaniem jest wyprowadzenie powietrza ponad dach oraz ochrona przejścia przed deszczem i śniegiem. Jeśli natomiast ktoś ma na myśli przewód dymowy albo spalinowy, to mówimy o zupełnie innym systemie i nie wolno traktować go jak zwykłej wentylacji dachowej.
W dobrze zaprojektowanym układzie kominek nie „wisi” na samej połaci. Jest połączony z kanałem, który przechodzi przez warstwę wstępnego krycia, a dalej przez dach lub strop, zależnie od konstrukcji budynku. Zgodnie z warunkami technicznymi przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a ich przekrój w wentylacji grawitacyjnej nie może być mniejszy niż 0,016 m², czyli 160 cm². To ważne, bo zbyt mały kanał dusi cały układ, nawet jeśli sam kominek wygląda poprawnie.
| Element | Łączyć? | Dlaczego |
|---|---|---|
| Przewód wentylacyjny | Tak | To właściwe zakończenie wywiewu z pomieszczenia albo z pionu wentylacyjnego. |
| Przewód dymowy lub spalinowy | Nie | Ma inne wymagania temperaturowe, inne materiały i inną funkcję. |
| Warstwa wstępnego krycia | Tak, pośrednio | Musi zostać szczelnie przeprowadzona wokół elementu, żeby nie wpuścić wody do ocieplenia. |
| Kołnierz uszczelniający | Tak | To on robi największą robotę w miejscu przejścia przez połać. |
| Kilka kanałów w jeden zbiorczy | Raczej nie | W wentylacji grawitacyjnej takie rozwiązanie zwykle psuje ciąg i bywa niezgodne z projektem. |
Jeżeli ten podział jest jasny, łatwiej dobrać właściwy typ kominka i sposób przejścia przez dach. I właśnie od tego zależy, czy montaż będzie trwały, czy tylko „na chwilę”.
Jak dobrać kominek i przewód do rodzaju dachu
Na etapie doboru ja zaczynam nie od koloru, tylko od pokrycia i trasy przewodu. Inaczej robi się przejście w dachu z dachówki, inaczej w blachodachówce, a jeszcze inaczej na papie lub membranie bitumicznej. Znaczenie ma też średnica kanału, bo kominek musi pasować do systemu, a nie odwrotnie.
W praktyce najczęściej spotyka się średnice 100, 125 i 150 mm, ale nie wybiera się ich „na oko”. Jeśli projekt przewiduje konkretny przekrój albo pion wentylacyjny ma już gotową średnicę, to właśnie do niej trzeba dobrać element końcowy. W dobrze dobranym układzie kominek nie dusi przepływu i nie wymusza ostrych redukcji, które potem zbierają skropliny.
| Rodzaj dachu | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Dachówka ceramiczna lub cementowa | Kominek systemowy z podstawą dopasowaną do profilu pokrycia | Trzeba zachować układ łat i nie ścinać zbyt agresywnie dachówek wokół przejścia. |
| Blachodachówka i blacha trapezowa | Podstawa z kołnierzem EPDM lub elementem dopasowanym do przetłoczeń | Najczęstszy problem to zbyt mało miejsca na prawidłowe dociśnięcie i obróbkę. |
| Dach płaski z papą | Kominek do pokryć płaskich z wtapianym albo zgrzewanym kołnierzem | Hydroizolacja musi być ciągła, bez fałd i szczelin przy kołnierzu. |
| Membrana dachowa | Połączenie z kołnierzem i taśmą systemową dopasowaną do membrany | Tu liczy się kompatybilność materiałów, a nie tylko sam docisk. |
Jeśli dach ma skomplikowaną geometrię, kosze dachowe albo bliskość rynny koszowej, miejsce przejścia trzeba zaplanować szczególnie starannie. W takich punktach woda pracuje najmocniej, więc każdy błąd w uszczelnieniu wyjdzie szybciej niż gdzie indziej. To dobry moment, żeby przejść od doboru do samego montażu.
Jak wykonać połączenie krok po kroku
Najbezpieczniej jest montować kominek razem z układaniem pokrycia, a nie po fakcie. Gdy połacia jest już zamknięta, każde cięcie oznacza dodatkową robotę i większe ryzyko nieszczelności. Ja robię to zawsze w tej samej logice: najpierw wyznaczenie osi przewodu, potem otwór, następnie osadzenie elementu i dopiero końcowe uszczelnienie.
- Sprawdź projekt, średnicę kanału i typ pokrycia. Bez tego łatwo kupić zły element albo zrobić zbyt wąskie przejście.
- Wyznacz miejsce montażu możliwie wysoko na połaci, zwykle blisko kalenicy. Taki układ pomaga ograniczyć cofanie powietrza i lepiej chroni detal przed zaleganiem śniegu.
- Wytnij otwór w pokryciu i warstwie wstępnego krycia zgodnie z szablonem systemowym. Nie powiększaj go „na zapas”, bo później trudniej odzyskać szczelność.
- Osadź podstawę kominka na stabilnym podłożu. Element nie może pracować, bo ruch od wiatru i temperatury szybko rozszczelnia połączenie.
- Połącz przewód z kominkiem przy użyciu rury elastycznej albo odcinka dopasowanego do systemu. Im mniej załamań, tym lepiej dla ciągu.
- Uszczelnij przejście kołnierzem albo obróbką właściwą dla danego pokrycia. Na dachach płaskich i bitumicznych kołnierz zwykle wtapiasz lub zgrzewasz, a nie tylko dociskasz.
- Na końcu sprawdź, czy woda spływa po połaci swobodnie do rynny i nie zatrzymuje się przy kominku. To prosty test, który od razu pokazuje, czy detal jest dobrze ułożony.
Jeżeli masz do czynienia z papą termozgrzewalną, ważne są zakłady i ciągłość materiału. W praktyce łatę z wyciętym otworem robi się większą od kołnierza o co najmniej 15 cm, żeby zyskać pewny margines uszczelnienia. To detal, ale właśnie takie detale decydują, czy przejście będzie suche po pierwszej zimie.
Jak uszczelnić przejście przez połać, żeby nie ciekło
Uszczelnienie ma odcinać wodę, a nie tylko wyglądać na szczelne. To ważne rozróżnienie, bo wiele awarii zaczyna się od miejsca, które z zewnątrz wygląda poprawnie, ale nie pracuje razem z dachem. Ja najbardziej ufam rozwiązaniom systemowym: kołnierz EPDM, taśma przewidziana do danej membrany i obróbka dopasowana do pokrycia.
EPDM dobrze znosi UV, starzenie i zmiany temperatury, dlatego sprawdza się przy dachach stromych i w połączeniach, które muszą lekko pracować. Przy papie i bitumie lepiej działa wtopienie albo zgrzanie kołnierza niż przypadkowa masa uszczelniająca. Zwykły silikon może pomóc doraźnie, ale nie powinien być jedyną barierą przed wodą.
W praktyce najlepiej myśleć o uszczelnieniu warstwowo: najpierw ciągłość membrany albo papy, potem kołnierz, a dopiero na końcu element maskujący. Dzięki temu woda nie ma gdzie wejść ani na poziomie pokrycia, ani przy samym przewodzie. To szczególnie istotne na dachach, gdzie ścieka dużo wody do rynny i każdy odchył w obróbce jest od razu obciążony spływem.
- EPDM - dobry do wielu dachów skośnych, odporny na pogodę i ruch połaci.
- Papa termozgrzewalna - wymaga wtopienia lub zgrzania, czyli połączenia, które staje się częścią hydroizolacji.
- Taśma systemowa - dobra do łączenia membran, ale tylko z materiałem, do którego jest przeznaczona.
- Masa uszczelniająca - użyteczna pomocniczo, nie jako główne rozwiązanie konstrukcyjne.
Jeśli detal wypada blisko kosza dachowego, okapu albo rynny koszowej, trzeba szczególnie pilnować kierunku spływu. Woda nie może być „zatrzymywana” przez obróbkę kominka, bo wtedy zaczyna szukać drogi pod pokryciem. A gdy hydroizolacja jest już poprawnie zrobiona, pozostaje jeszcze unikać kilku błędów, które widzę na dachach najczęściej.
Najczęstsze błędy, które psują cały detal
Najgorsze problemy nie wynikają z jednego wielkiego błędu, tylko z kilku drobnych skrótów. Na budowie najczęściej widzę ten sam schemat: ktoś kupuje kominek „prawie pasujący”, docina otwór na wyczucie, a potem próbuje ratować wszystko samą masą uszczelniającą. To działa krótko, a potem wychodzi przy pierwszym większym deszczu albo po zimie.
- Zła średnica przewodu - ogranicza ciąg i powoduje skraplanie wilgoci w kanale.
- Łączenie kilku kanałów w jeden bez projektu - psuje pracę wentylacji i bywa sprzeczne z zasadami dla wentylacji grawitacyjnej.
- Montaż za nisko lub w złym miejscu na połaci - zwiększa ryzyko nawiewania śniegu i zakłóceń ciągu przez wiatr.
- Niedomknięta warstwa wstępnego krycia - woda trafia w ocieplenie i powoli obniża jego skuteczność.
- Opieranie szczelności na samym silikonie - to rozwiązanie na chwilę, nie na lata pracy dachu.
- Brak stabilnego mocowania - kominek pracuje, a ruch po sezonie daje mikropęknięcia i przecieki.
Skutki są zwykle droższe niż sama poprawka detalu. Zawilgocona wełna traci parametry, obróbki trzeba rozbierać, a czasem trzeba też odtworzyć fragment poszycia i łat. Dlatego lepiej poświęcić więcej czasu na pierwszy montaż niż wracać do niego po kilku miesiącach. Z tego powodu przed zamknięciem dachu zawsze robię jeszcze jedną kontrolę.
Co sprawdzić przed zamknięciem dachu i odbiorem prac
Przed położeniem ostatnich elementów pokrycia sprawdzam trzy rzeczy: szczelność, stabilność i logikę spływu wody. Jeśli wszystko zagra na tym etapie, kominek zwykle nie sprawia problemów przez długie lata. Jeśli coś budzi wątpliwości, poprawiam to od razu, bo później naprawa kosztuje więcej czasu, materiału i nerwów.
- czy średnica kominka i kanału zgadza się z projektem;
- czy połączenie przewodu z kominkiem jest sztywne i bez luzów;
- czy kołnierz lub obróbka tworzy ciągłą barierę dla wody;
- czy membrana albo papa nie jest naciągnięta w sposób, który po czasie rozerwie detal;
- czy wokół przejścia zostaje miejsce na prawidłowy spływ do rynny;
- czy da się w przyszłości dostać do rewizji lub elementu serwisowego, jeśli system go wymaga.
Jeśli chcesz mieć trwały efekt, trzymaj się zasady prostszej niż większość „patentów” z budowy: dopasowany system, poprawne przejście przez połać i szczelność zrobiona warstwowo, a nie przypadkowo. Tak wykonane połączenie działa cicho, nie chłonie wody i nie wymaga poprawiania po pierwszej zimie.
