Budowa suwmiarki wydaje się prosta, ale to właśnie układ prowadnicy, szczęk, noniusza i mechanizmu przesuwu decyduje o tym, czy narzędzie pokaże wiarygodny wymiar. W tym tekście pokazuję, z czego składa się suwmiarka, jak działa odczyt, do jakich pomiarów naprawdę się nadaje i jakie błędy najczęściej psują wynik. To wiedza przydatna zarówno w warsztacie, jak i przy pracach budowlanych czy wykończeniowych, gdzie liczy się kilka dziesiątych milimetra.
Najważniejsze elementy suwmiarki i ich rola w pomiarze
- Prowadnica utrzymuje geometrię narzędzia i prowadzi suwak bez zbędnych luzów.
- Szczęki zewnętrzne i wewnętrzne pozwalają mierzyć wymiary na zewnątrz oraz średnice otworów.
- Głębokościomierz służy do sprawdzania głębokości otworów, rowków i wnęk.
- Noniusz, tarcza lub ekran odpowiadają za dokładny odczyt wyniku.
- Dokładność zależy nie tylko od skali, ale też od czystości, zerowania i sposobu przyłożenia narzędzia.
Z czego składa się suwmiarka
Jeżeli rozbierze się suwmiarkę na części pierwsze, widać od razu, że to nie jest „zwykła linijka z ruchomym końcem”. Najważniejsza jest prowadnica, czyli sztywna belka z podziałką główną. Po niej przesuwa się suwak, a wraz z nim cały zespół pomiarowy. To właśnie ten układ ma gwarantować równoległy ruch szczęk i stabilny odczyt.
| Element | Funkcja | Na co zwracam uwagę w praktyce |
|---|---|---|
| Prowadnica | Stanowi bazę całej konstrukcji i nośnik skali głównej | Nie powinna być wygięta, porysowana ani zabrudzona opiłkami |
| Suwak | Przesuwa szczęki i przenosi odczyt | Musi chodzić płynnie, bez skoków i wyczuwalnego luzu |
| Szczęki zewnętrzne | Mierzą średnice, szerokości i grubości od zewnątrz | Ich powierzchnie powinny się spotykać równomiernie |
| Szczęki wewnętrzne | Służą do pomiaru otworów, kanałów i gniazd | Liczy się dobre ustawienie w osi otworu, nie sam docisk |
| Głębokościomierz | Pomiar głębokości otworów i rowków | Powinien opierać się stabilnie o krawędź detalu |
| Blokada | Zatrzymuje suwak w wybranym położeniu | Przydatna, gdy trzeba przenieść wynik lub zapisać wymiar |
| Element odczytowy | Może to być noniusz, tarcza zegarowa albo wyświetlacz | To on decyduje o wygodzie i szybkości odczytu |
W praktyce najważniejsze są dwie pary szczęk. Jedne mierzą wymiary zewnętrzne, drugie wewnętrzne. Do tego dochodzi wysuwany pręt głębokościowy. Taki układ sprawia, że jedna suwmiarka może zastąpić kilka prostych przyrządów, ale tylko wtedy, gdy jej konstrukcja jest sprawna i dobrze utrzymana. To prowadzi do pytania, czym właściwie różnią się poszczególne wersje tego narzędzia.
Jak działa noniusz i czym różni się odczyt cyfrowy
W klasycznej suwmiarce precyzję daje noniusz, czyli dodatkowa podziałka przesunięta względem skali głównej. Dzięki temu można odczytać część działki elementarnej, czyli ułamek milimetra. To rozwiązanie jest mechaniczne, proste i trwałe, ale wymaga odrobiny wprawy. Jeśli ktoś pierwszy raz bierze taką suwmiarkę do ręki, zwykle bardziej patrzy na kreski niż na sam detal.
| Typ suwmiarki | Jak działa odczyt | Mocne strony | Ograniczenia |
|---|---|---|---|
| Noniuszowa | Odczyt z podziałki głównej i pomocniczej | Brak baterii, duża odporność, prosta budowa | Wymaga wprawy i dobrej ostrości wzroku |
| Zegarowa | Wynik pokazuje wskazówka na tarczy | Łatwiejsza do szybkiego odczytu | Mechanizm jest bardziej podatny na zabrudzenie |
| Cyfrowa | Wynik pojawia się na ekranie | Najszybsza obsługa, wygodna w codziennej pracy | Wymaga zasilania i ostrożniejszego obchodzenia się z elektroniką |
Warto rozróżnić rozdzielczość od realnej dokładności. Cyfrowy model może pokazywać 0,01 mm, ale to nie znaczy, że każdy pomiar w terenie będzie równie wiarygodny. Na wynik wpływają luz na prowadnicy, nacisk dłoni, zabrudzenie szczęk i sposób przyłożenia do detalu. Z mojego doświadczenia najwięcej problemów nie wynika z samej skali, tylko z tego, że narzędzie jest używane zbyt pewnie, a za mało starannie. Skoro mechanika już jest jasna, czas zobaczyć, co właściwie da się tą konstrukcją zmierzyć.
Jakie pomiary wykonasz tą konstrukcją
Suwmiarka jest tak popularna, bo łączy kilka funkcji w jednym narzędziu. W remoncie, montażu mebli czy pracach warsztatowych przydaje się wtedy, gdy trzeba sprawdzić wymiar elementu bez sięgania po osobne przyrządy. Najczęściej używa się jej do pomiarów zewnętrznych, wewnętrznych, głębokości oraz wymiarów stopniowych.
Wymiary zewnętrzne
To najbardziej oczywiste zastosowanie. Między szczęki zewnętrzne wkłada się element i odczytuje szerokość, grubość albo średnicę. W praktyce mierzy się tak na przykład profile aluminiowe, listwy wykończeniowe, tuleje, podkładki czy średnicę śruby. Ważne jest to, żeby nie ściskać detalu zbyt mocno, bo wtedy wynik zaczyna być zaniżony.
Wymiary wewnętrzne
Szczęki wewnętrzne służą do pomiaru otworów, średnic rur od środka, gniazd i kanałów. To przydatne choćby przy dopasowaniu elementu montażowego, sprawdzeniu otworu pod kołek albo kontroli średnicy tulei. Tutaj szczególnie łatwo o błąd ustawienia, bo szczęki muszą wejść w oś mierzonego otworu, a nie tylko „zahaczyć” o jego brzegi.
Przeczytaj również: Kąt natarcia piły - klucz do idealnego cięcia? Sprawdź!
Głębokość i wymiar stopniowy
Wysuwany pręt głębokościowy pozwala mierzyć głębokość otworów, zagłębień i rowków. To bardzo praktyczne przy wierceniu, osadzaniu łączników, a nawet przy sprawdzaniu, czy wnęka ma wystarczającą głębokość pod konkretny element. Wymiary stopniowe pomagają natomiast ocenić różnicę poziomów, na przykład przy detalach o schodkowym kształcie.
Właśnie te zastosowania pokazują, że konstrukcja suwmiarki nie jest przypadkowa. Każdy element ma własne zadanie, a to, jak się z nich korzysta, wpływa bezpośrednio na wynik. Następny krok to już nie budowa, lecz poprawny odczyt.
Jak odczytać wynik bez przekłamań
Najprostsza zasada brzmi: najpierw ustaw, potem odczytaj. W wersji analogowej trzeba odczytać wartość z podziałki głównej, a następnie dopasować kreskę noniusza, która najlepiej pokrywa się z kreską skali podstawowej. W wersji cyfrowej odczyt jest prostszy, ale nadal trzeba pilnować zera, czystości i stabilnego ułożenia detalu.
- Oczyść szczęki i mierzony element z pyłu, opiłków lub smaru.
- Zamknij suwmiarkę i sprawdź, czy pokazuje zero.
- Ułóż detal prosto, bez przechylania względem szczęk.
- Przyłóż narzędzie z wyczuciem, bez ściskania materiału.
- W modelu noniuszowym odczytaj milimetry ze skali głównej, a potem dodaj część setną z noniusza.
- W modelu cyfrowym odczytaj wynik po ustabilizowaniu wskazania na ekranie.
Tu pojawiają się dwa częste pojęcia. Paralaksa to błąd wynikający z patrzenia na skalę pod kątem, a błąd kosinusowy pojawia się wtedy, gdy mierzony detal nie leży dokładnie w osi szczęk. Brzmi technicznie, ale w praktyce chodzi o to samo: wynik ma sens tylko wtedy, gdy narzędzie i przedmiot są względem siebie ustawione poprawnie. Po odczycie przychodzi czas na najczęstsze pułapki, bo właśnie one najczęściej psują zaufanie do wyniku.
Najczęstsze błędy, które psują pomiar
W pracy z suwmiarką nie trzeba wiele, żeby zrobić pomiar „na oko”, a nie naprawdę. Najczęściej problemem nie jest wada narzędzia, tylko sposób jego użycia. Poniżej zbieram błędy, które widuję najczęściej i które najłatwiej wyeliminować.
- Zabrudzone szczęki - nawet drobny pył lub opiłek potrafi podnieść wynik o kilka setnych milimetra.
- Zbyt mocny docisk - szczególnie przy miękkich materiałach, bo odczyt robi się niższy niż rzeczywisty.
- Pomiar pod kątem - detal powinien leżeć prosto, inaczej pojawia się błąd ustawienia.
- Brak sprawdzenia zera - jeśli suwmiarka po zamknięciu nie pokazuje 0, wynik trzeba traktować ostrożnie.
- Zużyte lub uszkodzone szczęki - po upadku albo długim użytkowaniu geometria narzędzia może się rozjechać.
- Różnica temperatur - ciepły element z warsztatu i zimny element z zewnątrz nie zachowują się identycznie wymiarowo.
Jeśli potrzebuję naprawdę wysokiej powtarzalności, nie upieram się przy suwmiarce. Przy wymaganiach na poziomie setnych milimetra mikrometr bywa po prostu lepszym wyborem. Suwmiarka jest świetna jako narzędzie uniwersalne, ale nie zastąpi przyrządu precyzyjnego wszędzie tam, gdzie tolerancja jest ciasna. To prowadzi do ostatniej kwestii, czyli doboru i utrzymania narzędzia w dobrej kondycji.

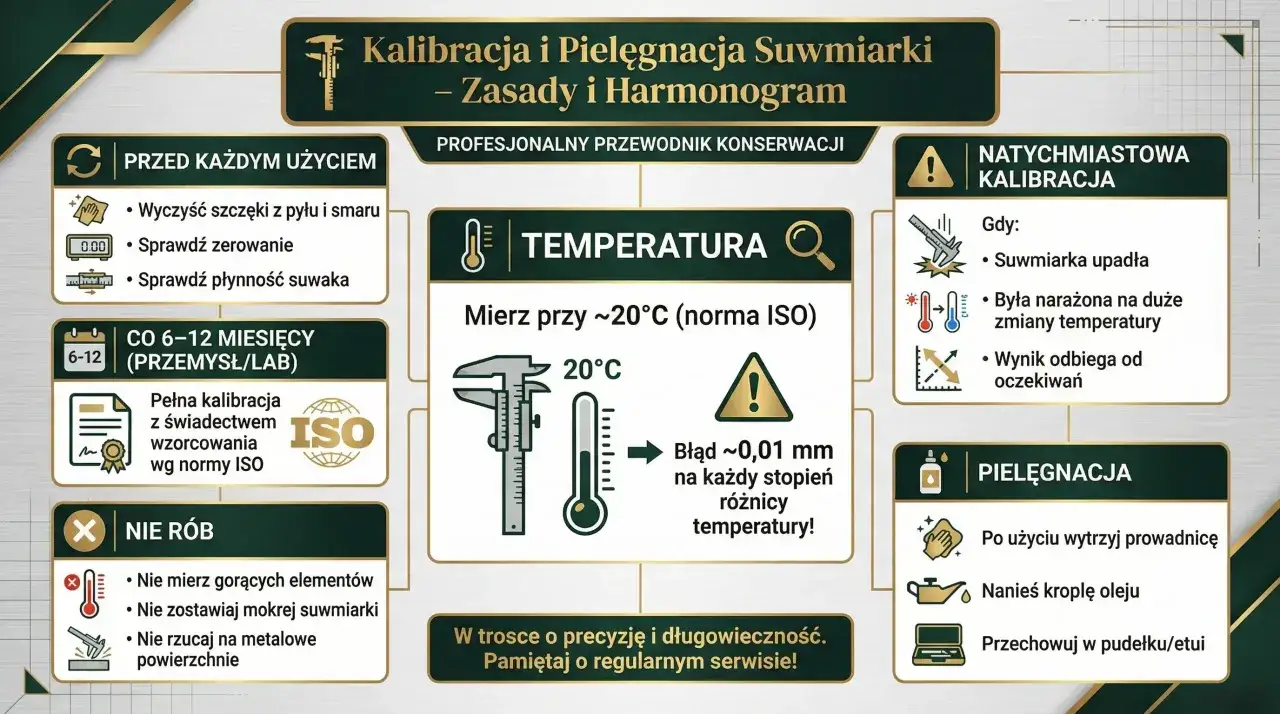

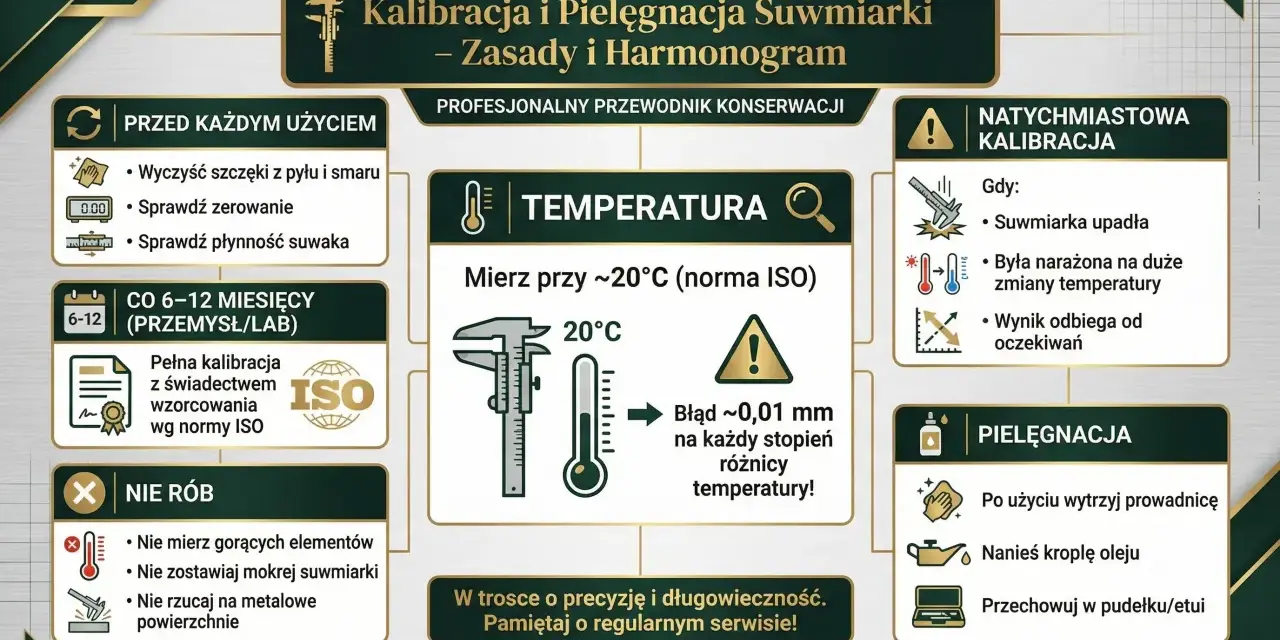

Na co zwracam uwagę, gdy suwmiarka ma służyć latami
Przy zakupie albo ocenie zużytej suwmiarki patrzę nie tylko na cenę i typ odczytu. Najbardziej liczą się rzeczy, które później decydują o wygodzie i wiarygodności pracy. W praktyce najlepsze modele nie muszą być najbardziej efektowne, ale muszą być stabilne, czytelne i przewidywalne.
- Zakres pomiarowy - do większości prac wystarcza 150 mm, ale przy większych profilach, rurach i elementach montażowych warto rozważyć 200 lub 300 mm.
- Płynność przesuwu - suwak nie może się zacinać ani „skakać”.
- Czytelność skali - w modelu analogowym ma znaczenie ostre, równe nanoszenie podziałki.
- Blokada położenia - przydaje się, gdy wynik trzeba przenieść albo porównać z innym detalem.
- Materiał wykonania - stal nierdzewna jest praktyczna w warsztacie i na budowie, bo lepiej znosi wilgoć.
- Łatwość czyszczenia - im prostsza konstrukcja, tym łatwiej utrzymać ją w dobrej formie.
Po pracy zawsze przecieram szczęki i lekko rozchylam narzędzie do przechowywania, zamiast zaciskać je na siłę. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy suwmiarka po roku nadal trzyma zero, czy zaczyna wprowadzać nerwowość w każdym kolejnym pomiarze. Dobrze utrzymany przyrząd nie robi cudów, ale daje coś ważniejszego: spójny, powtarzalny wynik, na którym naprawdę można oprzeć dalszą pracę.
